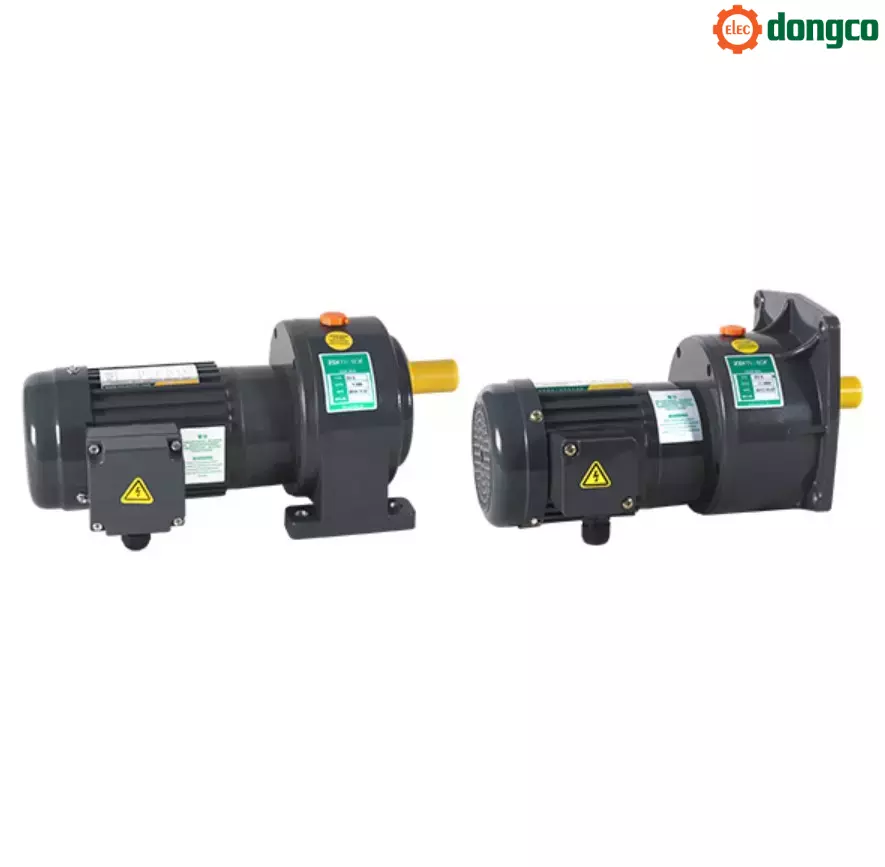

Động cơ giảm tốc 1 pha trục tải Φ28mm

■ Kích thước lắp 1 cấp giảm tốc

Kích thước lắp High Ratio(1#+2#) - Loại tỉ số truyền cao với 2 cấp hộp giảm tốc

■ Bảng kích thước động cơ

Unit: mm

※Labulation”( )”denote vertical box dimension.

1. Bảng Kích Thước (Đơn vị: mm)

Bảng kích thước cung cấp các chỉ số về khung hình và cấu trúc của động cơ, bao gồm các thông số chính như:

• A, D, E, F, G, H, J, K, L, M: Các kích thước của khung, thân máy và các bộ phận liên quan.
• X, Y, Z, S, P, Q, W, T: Các thông số bổ sung cho thiết kế cơ khí.
• Weight (Trọng lượng): Trọng lượng của động cơ.

Ví dụ cụ thể:

• 100W (1/8HP) – Standard type:
  • Gear Ratio: 250–1800
  • Các số đo chính: A = 375 mm, D = 90 mm (hoặc 170 mm cho chiều dọc), E = 140 mm (220 mm chiều dọc), F = 178 mm (205 mm chiều dọc), G = 120 mm (195 mm chiều dọc), v.v.
  • Trọng lượng: 14.5 kg
• 200W (1/4HP): Có hai loại
  • Standard type (Gear Ratio 100–200): A = 350 mm, các kích thước D, E, F… được cung cấp theo định dạng (giá trị ngang – giá trị dọc) và trọng lượng khoảng 9.0 kg.
  • Light duty type (Gear Ratio 250–1800): Kích thước được nâng cấp (ví dụ A = 410 mm, H tăng lên 39 mm, …) với trọng lượng 18.0 kg.
• 400W (1/2HP) và 750W (1HP):
  • Các thông số kích thước thay đổi theo loại Standard hoặc Light duty với các tỷ số truyền khác nhau (ví dụ: 15–90 đối với 400W Standard type hay 3–25 đối với 750W Standard type).
  • Trọng lượng tương ứng khoảng 14.0 kg cho 400W và 16.0 kg cho 750W (cả hai loại Standard và Light duty có cùng số liệu về kích thước đối với 750W).
• 1500W (2HP) – Light duty type:
  • Kích thước tổng thể có giá trị A = 418 mm, với các thông số còn lại được cung cấp chi tiết (như D = 90 mm, E = 140 mm, …) và trọng lượng khoảng 25.0 kg.

Chú ý: Các giá trị trong ngoặc đơn (ví dụ “90 (170)”) biểu thị rằng có hai thông số: số đầu tiên là kích thước theo chiều ngang, số trong ngoặc là kích thước theo chiều dọc của hộp động cơ.

■ Output Torque

Unit:kg.m

2. Bảng Mô-men Xoắn Đầu Ra (Đơn vị: kg.m)

Bảng này thể hiện khả năng tạo lực quay (mô-men xoắn) của động cơ khi vận hành ở các tỷ số truyền khác nhau và với nguồn điện tần số 50Hz hoặc 60Hz. Một số điểm nổi bật:

• 200W (1/4HP) – Standard type:
  • Tại 50Hz: Khi tỷ số truyền tăng dần từ 100 đến 200, mô-men xoắn tăng từ khoảng 10.1 kg.m lên đến 20.3 kg.m.
  • Tại 60Hz: Các giá trị thấp hơn, dao động từ 8.40 kg.m đến 16.7 kg.m cho cùng các tỷ số truyền.
• 200W – Light duty type:
  • Ở cả 50Hz và 60Hz, mô-men xoắn cho Light duty type thường được duy trì ở mức cao hơn (ví dụ, khoảng 22.9 kg.m ở các tỷ số truyền cao) nhằm cung cấp sức mạnh vượt trội trong các ứng dụng yêu cầu tải nặng.
• 400W (1/2HP) – Standard type:
  • Ở 50Hz, mô-men xoắn được cung cấp từ mức thấp (ví dụ: 3.40 kg.m với tỷ số truyền 15) tăng dần theo tỷ số truyền cho tới khoảng 18.3 kg.m với tỷ số truyền 80.
  • Ở 60Hz, các giá trị giảm nhẹ (ví dụ: từ 2.80 kg.m đến 15.0 kg.m).
• 400W – Light duty type:
  • Tại 50Hz, ở các tỷ số truyền cao, mô-men xoắn có thể đạt mức từ 20.3 kg.m đến 22.9 kg.m, cho thấy khả năng vận hành ổn định ở tải nặng.
  • Tương tự, ở 60Hz các giá trị dao động từ 16.7 kg.m đến 22.9 kg.m.
• 750W (1HP):
  • Standard type (50Hz): Mô-men xoắn ban đầu từ 1.30 kg.m (với tỷ số truyền thấp) tăng dần lên khi tỷ số truyền cao (ví dụ, đến 10.6 kg.m ở tỷ số truyền 25).
  • Standard type (60Hz): Giá trị thấp hơn, từ 1.00 kg.m đến 8.70 kg.m.
  • Light duty type: Tương ứng với mức cao hơn ở các tỷ số truyền khi vận hành ở 50Hz (với giá trị cao nhất đạt khoảng 20.7 kg.m) và 60Hz (từ 9.40 kg.m đến 20.7 kg.m).
• 1500W (2HP):
  • Với loại Standard hoặc Light duty, mô-men xoắn ở 50Hz thường không có giá trị cụ thể được liệt kê cho các tỷ số truyền thấp, nhưng Light duty type cho 1500W được ghi nhận từ 2.50 kg.m (tỷ số truyền 50Hz) và tăng dần theo tỷ số truyền; ở 60Hz, các giá trị dao động tương ứng (ví dụ: 2.10 kg.m đến 11.2 kg.m cho tỷ số truyền từ 3 đến 30).

■ High Ratio Output Shaft Torque (1#+3#)

Unit:kg.m

3. Bảng High Ratio Output Shaft Torque (Mô-men xoắn đầu ra với tỷ số truyền cao)

Phần này cung cấp thông số mô-men xoắn cho các tỷ số truyền cao (từ 250 đến 1800) cho một số loại động cơ:

• 100W (1/8HP) – Standard type:
  • Tại 50Hz và 60Hz, mô-men xoắn duy trì ở mức khoảng 11.2 kg.m cho tỷ số truyền từ 250 đến khoảng 1800, với một bước nhảy khi đạt tới mức cao (22.9 kg.m) ở các tỷ số truyền sau đó.
• 200W (1/4HP) – Light duty type:
  • Cũng cho thấy các giá trị ổn định với mô-men xoắn khoảng 11.2 kg.m ở tỷ số truyền thấp, sau đó tăng lên đến 22.9 kg.m ở tỷ số truyền cao, cả ở 50Hz và 60Hz.
