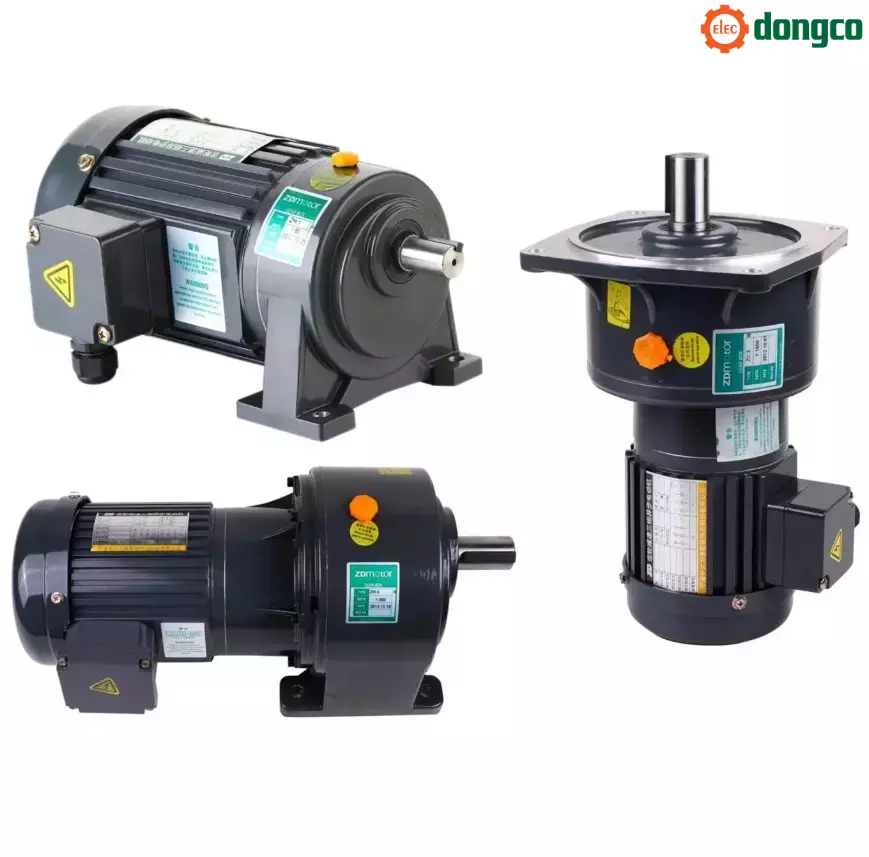

Động cơ giảm tốc 1 pha trục tải Φ32mm

Động cơ giảm tốc ZD 1 pha trục tải Φ28mm

• Động cơ 200W – 1/4HP (Standard type, tỷ số truyền 250–1800):
  • A = 470 mm, D = 130 mm (hoặc 185 mm theo chiều dọc), E = 170 (255) mm, F = 210 (239) mm, G = 165 (216) mm, với trọng lượng khoảng 10 kg.
• Động cơ 400W – 1/2HP (Standard type, tỷ số truyền 100–200):
  • A = 430 mm, các số đo khác theo định dạng tương tự (D = 130(185) mm, E = 170(255) mm, …) với trọng lượng khoảng 10 kg.
• Động cơ 750W – 1HP:
  • Cả Standard và Light duty type có A = 450 mm và các thông số kích thước tương tự, trọng lượng khoảng 10 kg.
• Động cơ 1500W – 2HP (Light duty type):

  • A = 452 mm, các thông số khác được xác định theo định dạng (ví dụ D = 130(185) mm, E = 170(255) mm, …) với trọng lượng khoảng 10 kg và kích thước phụ Y = 36.0 mm.

    Lưu ý: Các giá trị trong ngoặc đơn (ví dụ “130(185)”) cho biết kích thước theo chiều dọc của hộp động cơ.

• Động cơ 400W – 1/2HP (Standard type):
  • Tại 50Hz, mô-men xoắn tăng dần từ khoảng 20.3 kg.m đến 40.6 kg.m khi tỷ số truyền tăng từ mức trung bình đến cao.
  • Tại 60Hz, các giá trị giảm nhẹ (ví dụ từ 16.7 kg.m đến 33.4 kg.m).
• Động cơ 750W – 1HP (Standard type):
  • Ở 50Hz, mô-men xoắn dao động từ 11.4 kg.m ở tỷ số truyền thấp đến 45.7 kg.m ở tỷ số truyền cao.
  • Ở 60Hz, các giá trị giảm tương ứng (ví dụ từ 9.40 kg.m đến 37.6 kg.m).
• Động cơ 1500W – 2HP (Standard & Light duty):
  • Ở tần số 50Hz, giá trị mô-men xoắn có thể tăng từ 2.50 kg.m ở tỷ số thấp lên đến khoảng 25.4 kg.m ở tỷ số truyền cao.
  • Tại 60Hz, giá trị dao động tương ứng từ 2.10 kg.m đến 20.9 kg.m.

High Ratio Output Shaft Torque

• Đây là thông số mô-men xoắn khi sử dụng các tỷ số truyền cao (thường từ 250 đến 1800).
• Ví dụ:
  • Động cơ 200W – 1/4HP (Standard type):
    • Ở cả 50Hz và 60Hz, mô-men xoắn ban đầu duy trì khoảng 27.1 kg.m ở tỷ số thấp, sau đó tăng lên đến 51.8 kg.m ở tỷ số truyền cao.
  • Động cơ 400W – 1/2HP (Light duty type):
    • Các giá trị mô-men xoắn cũng đạt 27.1 kg.m ở tỷ số thấp và 51.8 kg.m ở tỷ số cao, cho thấy khả năng tạo sức kéo vượt trội khi dùng tỷ số truyền lớn.

Chi tiết Động cơ giảm tốc ZD 1 pha trục tải Φ32mm
