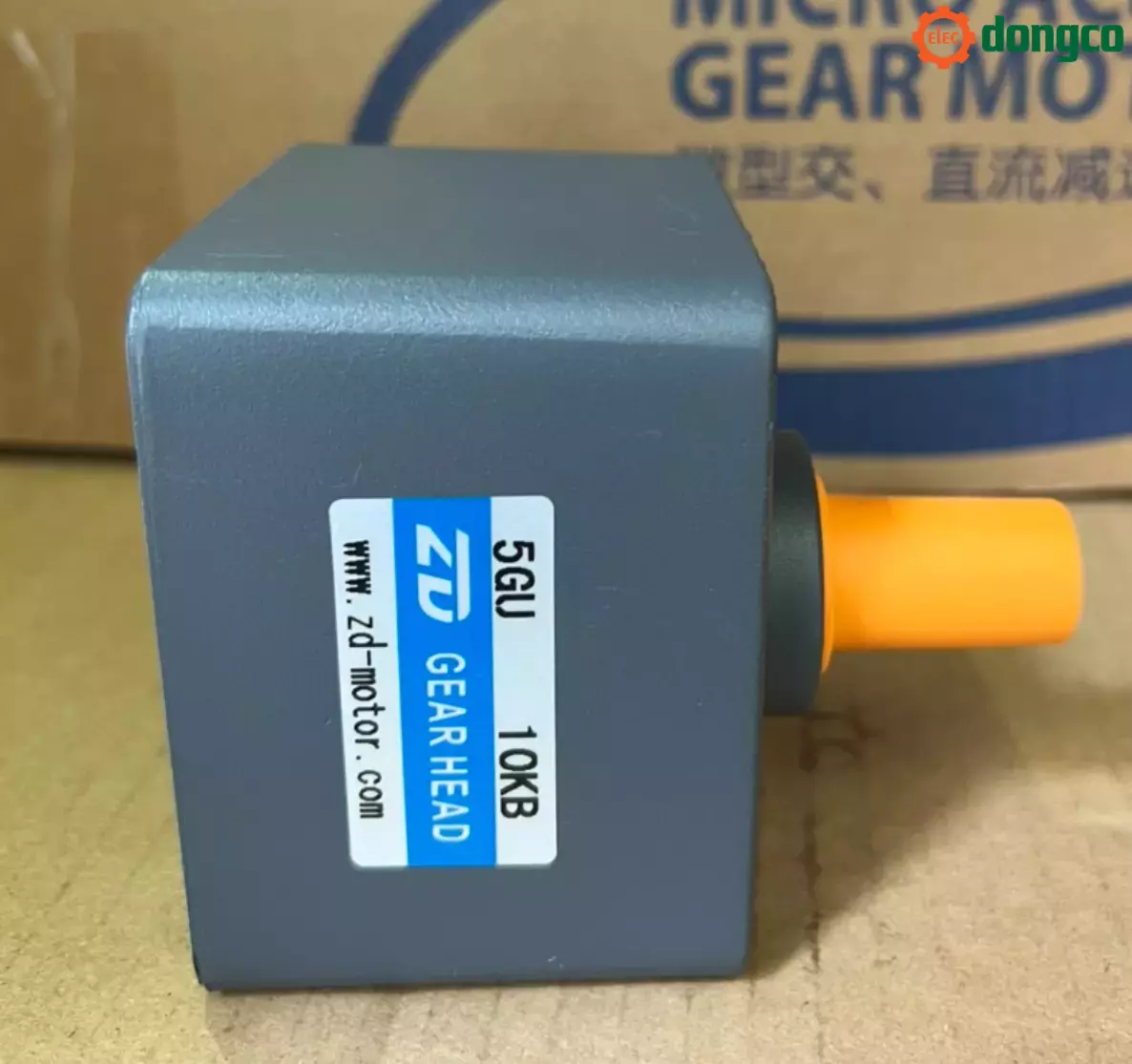

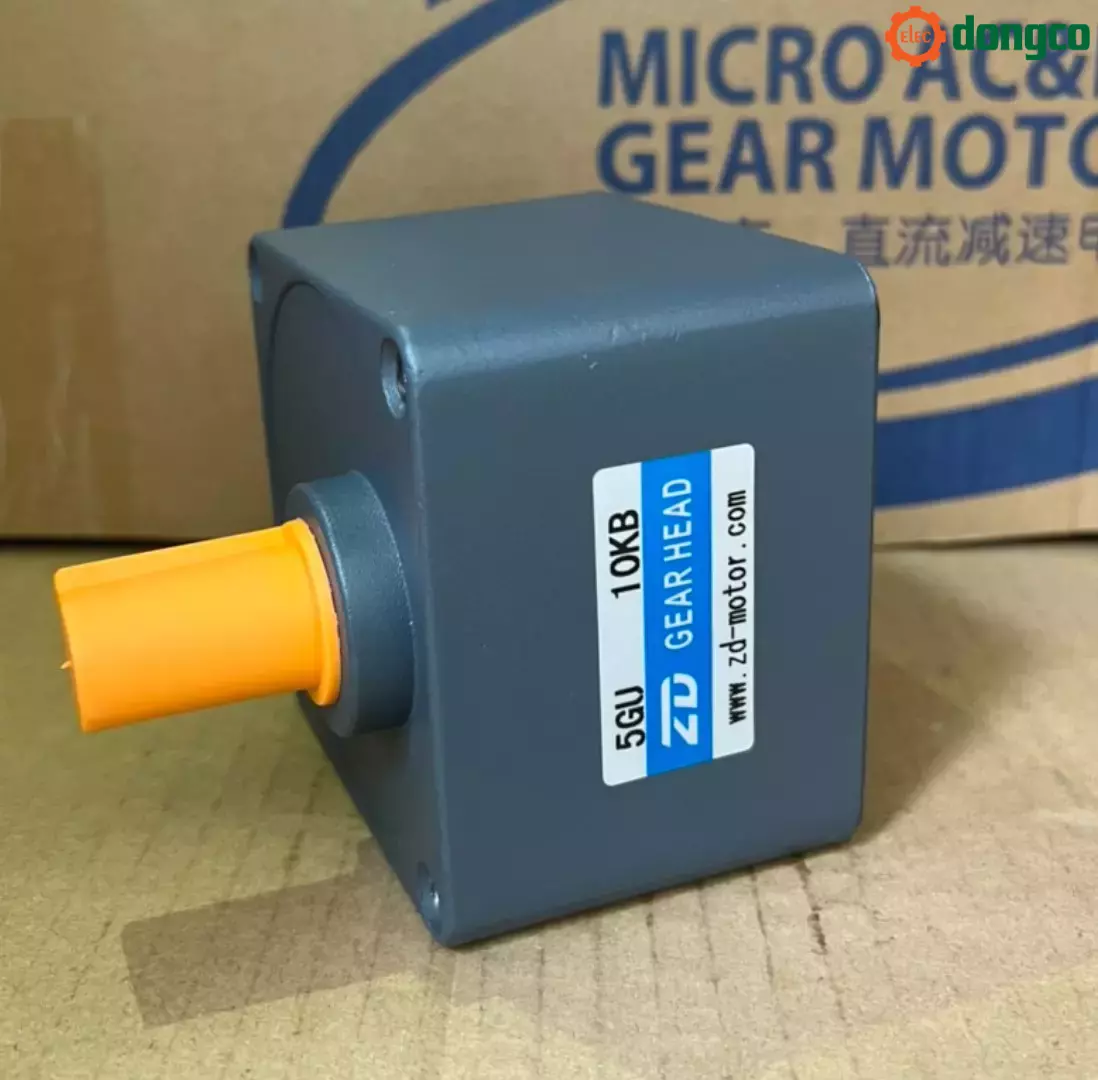

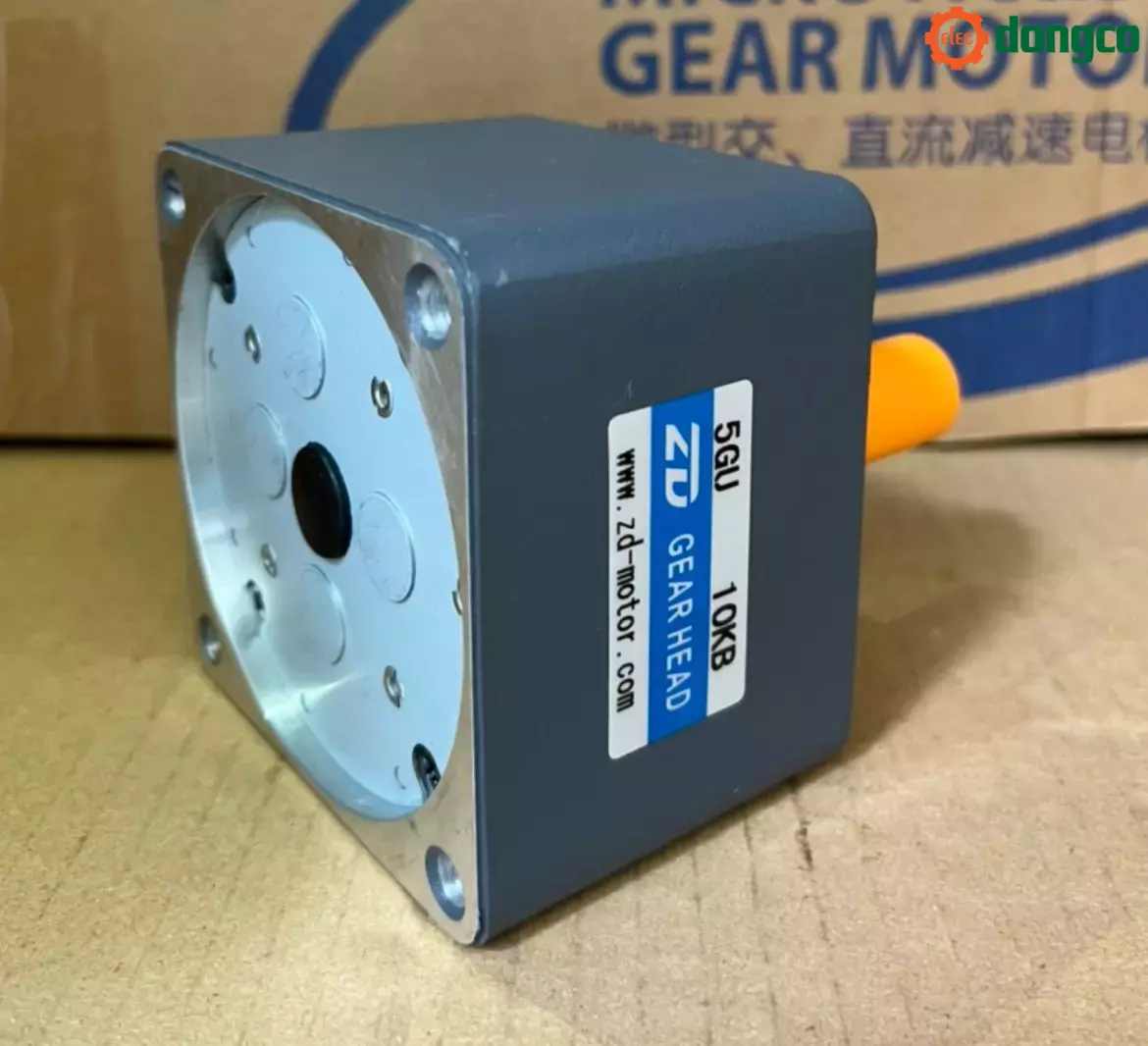

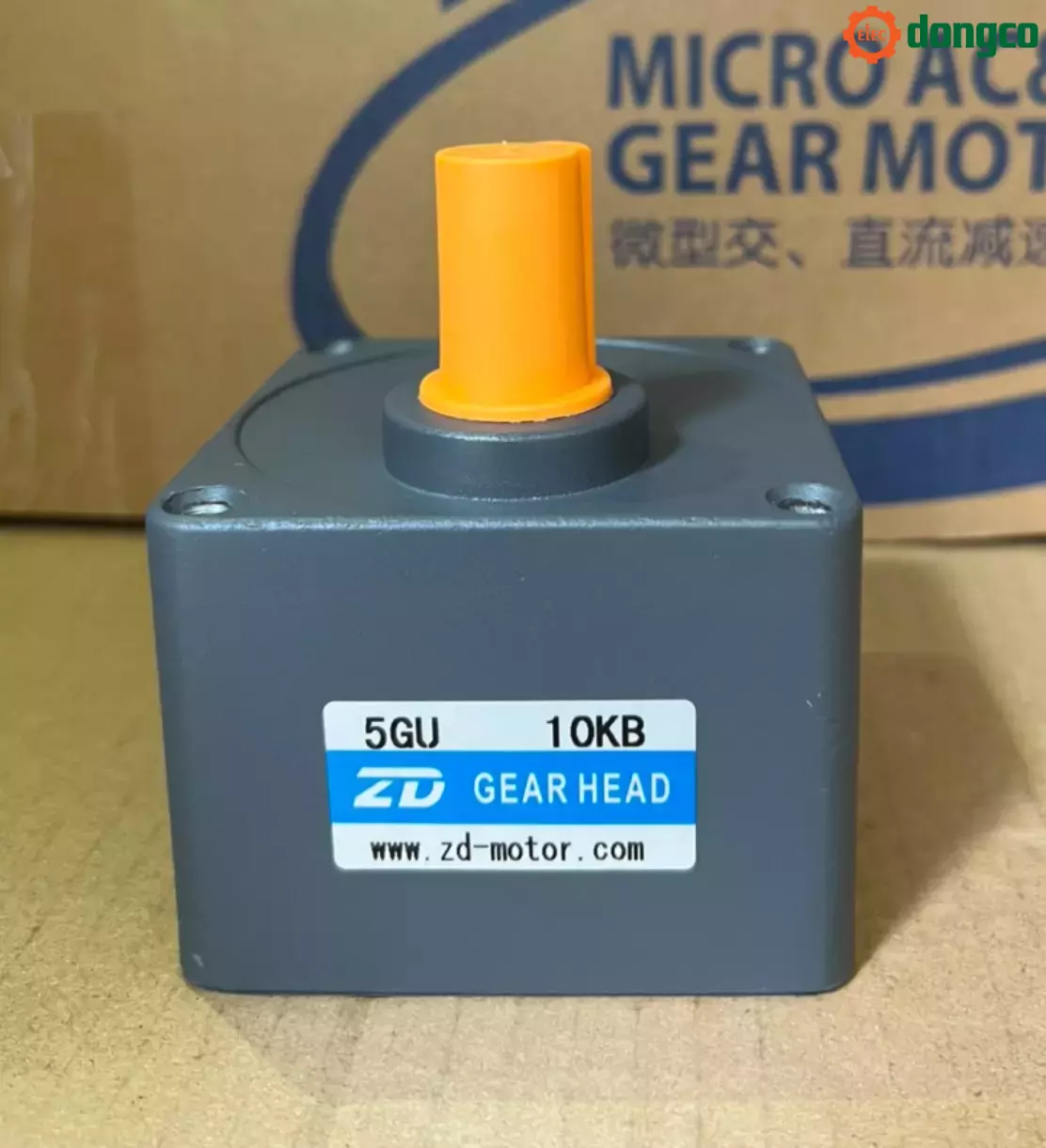

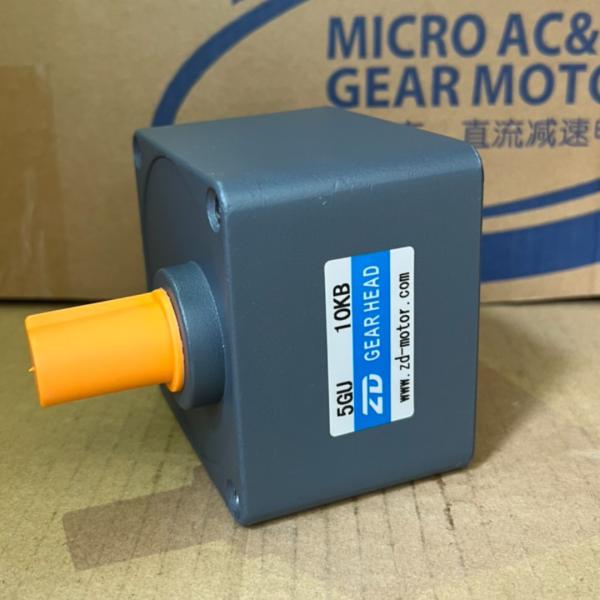

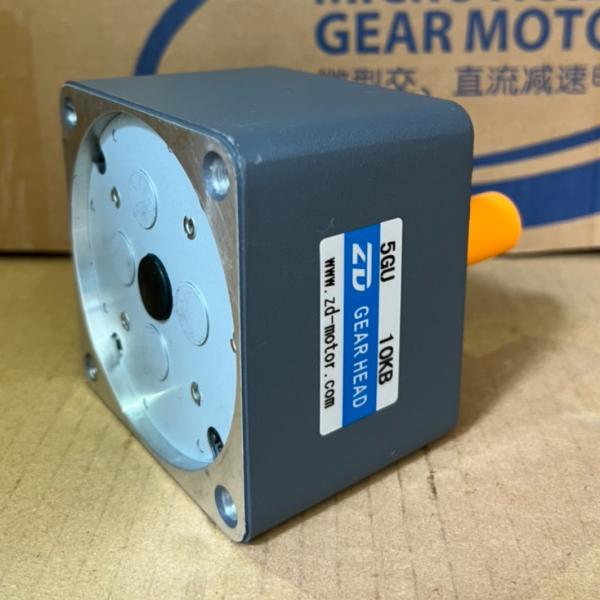

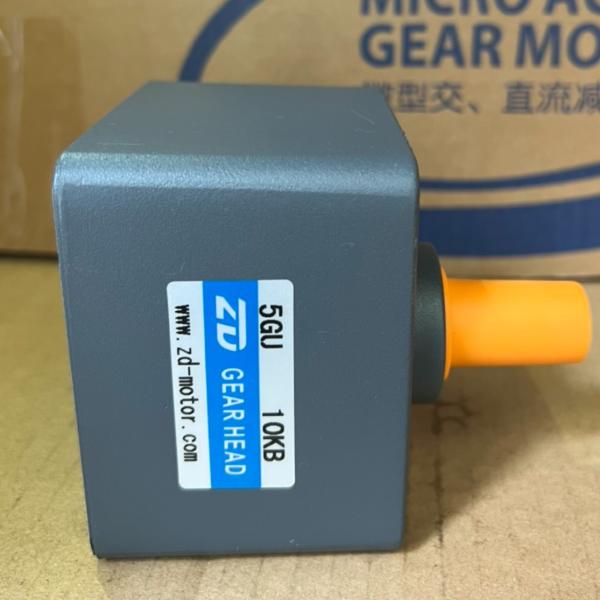

Hộp Số Giảm Tốc ZD 5GU10KB
Hộp Số Giảm Tốc ZD 5GU10KB
Hộp Số Giảm Tốc ZD 5GU10KB
Hộp số 5GU10KB này được sử dụng để giảm tốc độ và momen xoắn của Động Cơ Điện ZD motor.
Nó có thể được sử dụng trong nhiều ứng dụng khác nhau, chẳng hạn như băng chuyền, máy bơm và quạt.
Hộp số giảm tốc ZD 5GU10KB có các đặc điểm sau:
* Tỷ số truyền: 10:1
* Momen xoắn đầu ra tối đa: 10 Nm
* Tốc độ đầu ra tối đa: 130 vòng/phút
* Đường kính trục: 15 mm
* Trọng lượng: 1,5 kg
Hộp số này được làm bằng nhôm đúc và có khả năng chống bụi và nước.
Nó cũng có thể được sử dụng trong môi trường khắc nghiệt.
Thông tin sản phẩm (ZD Motor - Model: 5GU10KB)
Tên sản phẩm: Hộp số giảm tốc 5GU 90mm ZD Motor – 5GU10KB
Mã sản phẩm: 5GU10KB
Mô tả sản phẩm: Parallel Shaft Gearheads 5GU10KB
– Frame Size: 90mm
– Shaft/Gear Type: Parallel Shaft GU-KB Gearhead
– Tỷ số Truyền/Gear Ratio: 10
- Nhà sản xuất: ZD Motor
- Thời gian bảo hành: 12 Tháng Chính Hãng - ZD Motor
Motor ZD gắn kèm thông dụng Kiểu:
- Motor điều khiển ZD 1Pha 220V: 5IK40RGU-CF, 5IK60RGU-CF, 5IK90RGU-CF, 5IK120RGU-CF
- Motor ZD 1Pha 220V: 5IK60GN-CF, 5IK90GU-CF, 5IK120GU-CF
- Motor ZD 3Pha 220V: 5IK60GN-SF, 5IK90GU-SF, 5IK120GU-SF
- Motor ZD 3Pha 380V: 5IK60GN-S3F, 5IK90GU-S3F, 5IK120GU-S3F
●Đầu số và hộp số giữa có thể được bán riêng. Nhập mã đại diện cho loại hộp đầu cuối (T) vào hộp (□) trong tên model.
●Nhập tỷ số truyền vào ô（□）trong tên mẫu máy.
●Tốc độ được tính bằng cách chia tốc độ đồng bộ của động cơ （50Hz : 1500r/min, 60Hz : 1800r/min) cho tỷ số truyền. Tốc độ thực tế nhỏ hơn 2%~20% so với giá trị được hiển thị, tùy thuộc vào kích thước của tải.
●Để giảm tốc độ vượt quá tỷ số truyền trong bảng, hãy gắn một hộp số thập phân (tỷ số truyền: 10) giữa hộp số và động cơ. Trong trường hợp đó, mô-men xoắn cho phép là 10 N.m.
Thông số kỹ thuật motor giảm tốc ZD
Bảng dữ liệu lắp hộp số và các kiểu loại motor
Kích thướt và trọng lượng hộp số G5U
Sơ đồ đấu dây motor ZD
